环氧自流平地坪施工工艺与关键技术解析

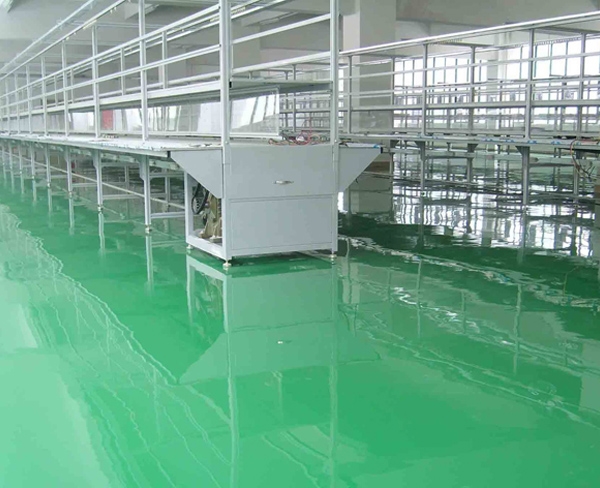

环氧自流平地坪是一种以环氧树脂为主材，通过特定工艺施工形成的高性能地面装饰材料，具有平整度高、耐磨抗压、耐化学腐蚀、易清洁等优点，广泛应用于工业厂房、实验室、医药车间等对环境要求较高的场所。其施工工艺与关键技术直接影响地坪质量，需从基层处理、材料配比、施工环境控制等多环节严格把控。

一、基层处理：质量根基

基层是地坪的承载层，其强度、平整度及清洁度直接影响环氧层的附着力与使用寿命。施工前需对基层进行检测：

1. 强度检测：用小锤轻击基层，确认无空鼓、起砂现象，抗压强度需≥25MPa；
2. 平整度修复：采用打磨机或喷砂机处理，2米靠尺检测误差需≤3mm，凹凸处需用环氧砂浆修补；
3. 清洁度控制：清除油污、灰尘及松散颗粒，含水率需≤8%（可通过塑料薄膜覆盖法检测），pH值控制在6-9之间，避免碱性物质影响环氧固化。

二、底漆施工：增强附着力

底漆是连接基层与中涂层的关键，需根据基层材质选择渗透型或封闭型底漆：

1. 材料配比：按说明书比例混合主剂与固化剂，充分搅拌至均匀无沉淀；
2. 施工方法：采用滚涂或喷涂工艺，确保涂层均匀覆盖，无漏涂或堆积；
3. 干燥时间：常温下（23±2℃）静置8-12小时，待底漆完全固化后进行下一道工序。

三、中涂层施工：提升承载力

中涂层需根据使用需求调整厚度，一般工业场所建议厚度≥2mm：

1. 砂浆层施工：将环氧树脂与石英砂按比例混合，用镘刀刮涂至设计厚度，需分2-3次施工，每次间隔4-6小时；
2. 打磨处理：砂浆层固化后，用打磨机去除表面毛刺，增强层间结合力；
3. 腻子层施工：若需更高平整度，可刮涂环氧腻子填补微小孔隙，打磨后清洁表面。

四、面漆施工：实现装饰与防护

面漆是地坪的终表层，需兼顾美观与性能：

1. 材料选择：根据使用环境选择防静电、防滑或耐候型面漆；
2. 施工工艺：采用镘刀或自流平耙施工，控制材料用量（约0.8-1.2kg/㎡），确保涂层厚度均匀；
3. 消泡处理：施工后用消泡滚筒轻压表面，消除气泡，避免针孔缺陷。

五、关键技术控制要点

1. 环境温湿度：施工温度需控制在5-35℃，湿度≤85%，避免低温导致固化缓慢或高温引发气泡；
2. 材料混合：严格按比例称量主剂与固化剂，搅拌时间≥3分钟，确保充分反应；
3. 时间管理：各层施工间隔需根据环境温度调整，避免层间剥离；
4. 成品保护：施工后72小时内禁止踩踏，1周内避免重物碾压，完全固化需28天。

六、质量验收标准

完工后需从以下方面验收：

1. 外观：表面平整光滑，无色差、裂纹或起泡；
2. 厚度：用测厚仪检测，误差≤设计厚度的±10%；
3. 性能：耐磨性（≤0.03g）、硬度（≥2H）、附着力（≥1级）需符合标准。

环氧自流平地坪的施工需以精细化操作为核心，从基层处理到面漆收光，每一步均需严格遵循工艺规范，通过材料、环境与技术的协同控制，方能实现地坪的长期稳定使用。
